ITF-14 Specificaties



Hieronder vindt u de ITF-14-barcodespecificaties in millimeters. Deze pagina toont de officieel toegestane maten van uw ITF-14-barcode op uw verpakking.

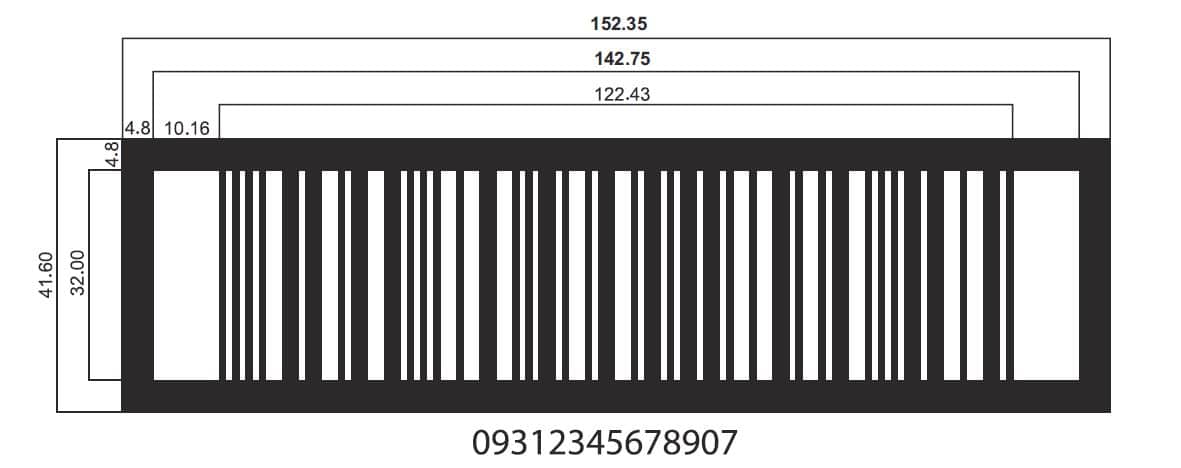

ITF-14 Sizing





















De bovenste en onderste draagstaven zijn verplicht, terwijl de verticale draagstaven optioneel zijn, mits een drukmethode wordt gebruikt waarvoor geen drukplaten nodig zijn.

Vergroting:

Het opgegeven vergrotingsbereik voor een ITF-14 barcodesymbool dat wordt gescand in een omgeving voor algemene distributiescans, ligt tussen 50 en 100%. Voor andere scanomgevingen is het bereik 25-100%

Bij afdrukken op golfkarton moet de ITF-14 hoger zijn dan 62,5%.

Hoogte van staven:

De minimale hoogte voor de staven in een algemene distributie-scanomgeving is 32 mm.

In andere scanomgevingen moet de balkhoogte zo hoog mogelijk zijn. 13 mm is de minimale stanghoogte, daarom moeten alle ITF-14’s deze hoogte overschrijden, maar er moet alles aan worden gedaan om ervoor te zorgen dat de hoogte zo dicht mogelijk bij 32 mm ligt.

Ratio breedteverhouding:

De breedte van de balk is 2,5: 1. Het acceptabele bereik voor deze verhouding ligt tussen 2,25: 1 en 3: 1.

Voor mensen leesbare interpretatie:

Lettertype, lettergrootte en locatie zijn niet opgegeven, maar deze moeten duidelijk worden afgedrukt in verhouding tot de rest van de streepjescode. Het heeft de voorkeur dat het lettertype onder de streepjescode wordt weergegeven.

Vergroting X-Dimensie Breedte Staf Hoogte Stille Zones
25% 0.25 30.62 13 2.54
30% 0.3 36.73 13 3.05
35% 0.36 42.85 13 3.56
40% 0.41 48.97 13 4.06
45% 0.46 55.09 13 4.57
50% 0.51 61.21 32 5.08
55% 0.56 67.34 32 5.59
60% 0.61 73.46 32 6.1
62.50% 0.64 76.52 32 6.35
65% 0.66 79.58 32 6.6
70% 0.71 85.7 32 7.11
75% 0.76 91.82 32 7.62
80% 0.81 97.94 32 8.13
85% 0.86 104.06 32 8.64
90% 0.91 110.19 32 9.14
95% 0.97 116.31 32 9.65
100% 1.02 122.43 32 10.16





























Alle metingen zijn in millimeters.

Het is het beste om meer ruimte voor de stille zones toe te staan dan het minimum in geval van inktspreiding

Termen:

Algemene distributie scanomgeving – Dit verwijst naar geautomatiseerd scannen door een machine terwijl het artikel langs een transportband loopt.

Andere scanomgevingen – Dit verwijst meestal naar handscanners.

Staf breedte verhouding – dit verwijst naar de verhouding van brede modules tot smalle modules in de ITF-14. Een brede module moet 2,5 keer de breedte zijn van een smalle module.

Stille zones – Witruimte aan weerszijden van de balken
